Apa bedane katup pulsa sudut tengen, submerged, lan straight-through? Kepiye carane milih adhedhasar syarat?

Minangka komponen aktuator tombol ing sistem reresik pulsa-jet, katup pulsa elektromagnetik serves minangka "switch" udara teken kanggo kolektor bledug pulse-jet baghouse. Kinerja kasebut langsung mengaruhi kapasitas pangolahan kolektor lan efisiensi nyekel bledug. Kanggo ngewangi pangguna industri kanthi akurat ngerti beda teknis ing antarane telung jinis katup pulsa utama - sudut tengen, submerged, lan langsung - lan rencana pilihan sing dirumusake kanthi ilmiah, artikel iki kanthi sistematis njelasake struktur, prinsip, lan skenario sing ditrapake kanggo katup kasebut adhedhasar spesifikasi teknis industri lan karakteristik produk. Iki menehi referensi kanggo desain teknik mbusak bledug lan operasi lan pangopènan peralatan.

I. Definisi Inti lan Fitur Struktural Jinis Katup Tiga Pulsa

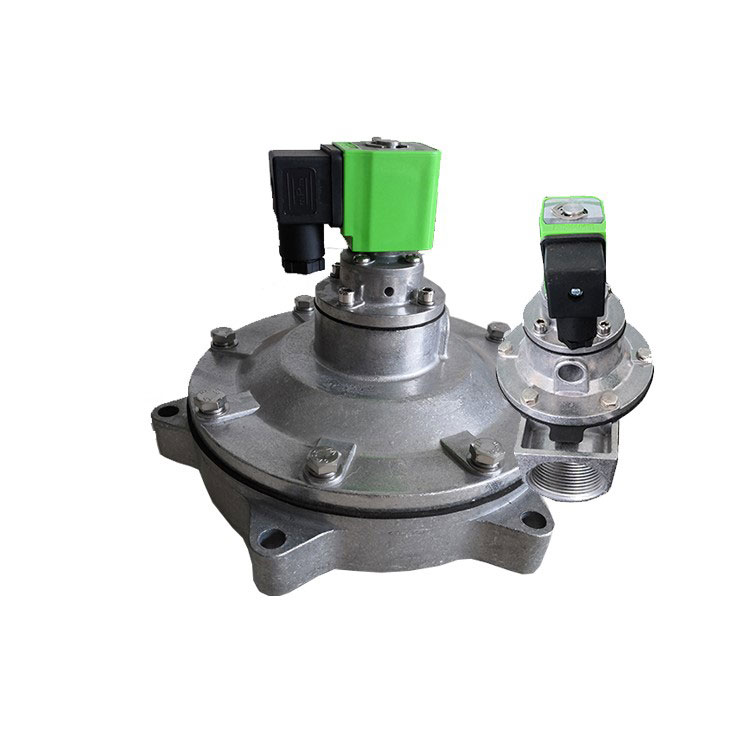

Katup Pulsa Elektromagnetik Sudut Kanan

Ciri khas yaiku pipa inlet lan outlet udara saka katup sudut tengen ana ing sudut 90 °. Awak katup lan bonet die-cast nggunakake bahan paduan aluminium. Sawise perawatan lumahing, padha nuduhake resistance karat banget. Diaphragm lan gasket sealing diprodhuksi nggunakake proses komposit vulkanisir. Bahan baku kanggo kepala pilot elektromagnetik kalebu bahan magnetik efisiensi dhuwur lan bahan pelindung magnet stainless steel.Komponen kritis kaya springs lan fasteners digawe saka stainless steel. Cara sambungan: Pipa distributor udara (tank udara) lan blowpipe kolektor bledug dilebokake ing inlet lan stopkontak katup, disegel dening kacang kompresi ing ujung loro.

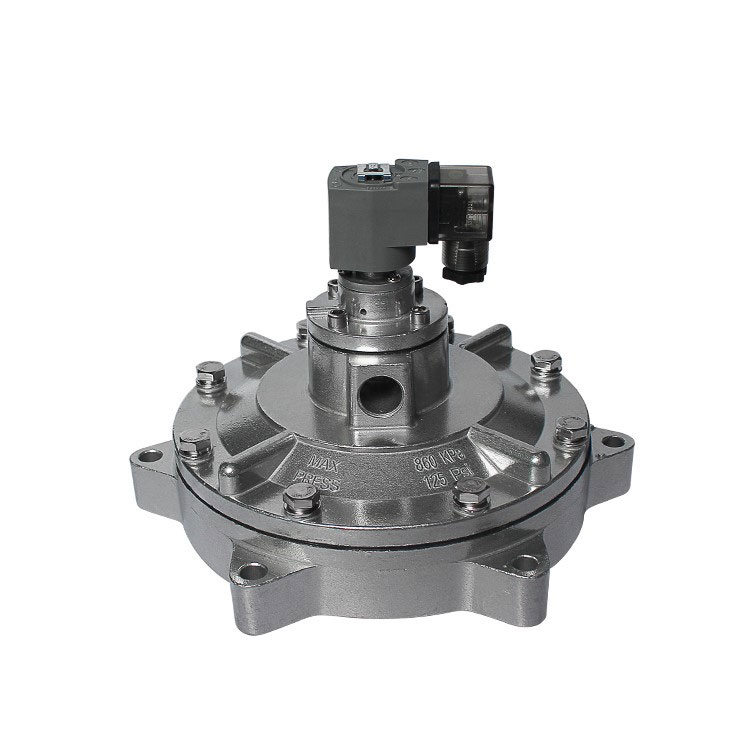

Katup Pulsa Elektromagnetik Submerged

Dumadi saka kepala pilot elektromagnetik, rakitan diafragma (diafragma, pegas tekanan, segel), lan awak katup. Dipasang ing jero reservoir udara, nyambung menyang reservoir liwat flange. Port stopkontak dumunung ing tengah awak katup ing jero reservoir, ngluwihi komponen kaya piranti penembus tembok kanggo mlebu kamar jotosan kanggo operasi. Jinis katup iki nduweni desain saluran aliran sing dioptimalake kanthi efektif nyuda resistensi aliran gas, njamin operasi sing stabil sanajan ing kahanan tekanan rendah. Desain iki nyuda konsumsi energi lan ngluwihi umur diafragma.

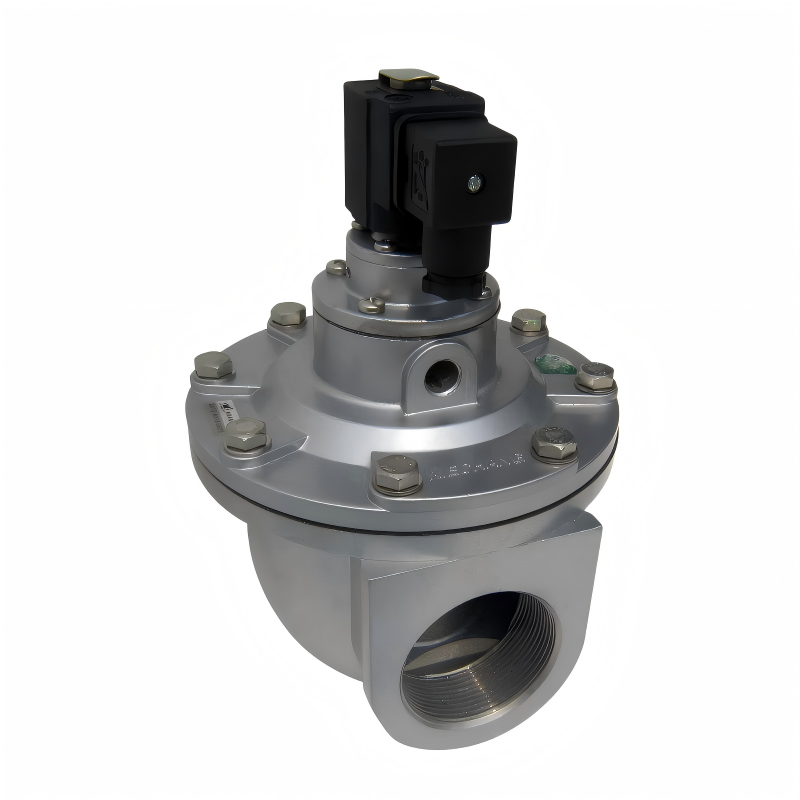

Katup Pulsa Elektromagnetik Lurus

Garis tengah saka inlet lan stopkontak udara didadekake siji ing garis lurus tanpa panyimpangan sudut, kanthi arah aliran gas kanthi jelas ditandhani ing permukaan awak tutup. Instalasi kalebu nyambungake siji mburi menyang pipa udhara ndawakake saka tank online lan mburi liyane menyang pipa online saka kamar jotosan. Struktur sing prasaja nggampangake instalasi, dadi komponen umum ing kolektor bledug pulsa tank udara.

II. Analisis Komparatif Prinsip Kerja Umum lan Beda

Prinsip Kerja Katup Pulsa Sudut Kanan

A diafragma ing tutup dibagi dadi kamar udara ngarep lan mburi. Nalika udhara sing dikompres diwenehake, mlebu ing kamar mburi liwat port throttle. Tekanan ing kamar mburi meksa diaphragm kanggo nutup port stopkontak, nempatake katup ing negara "ditutup".

Sinyal listrik saka instrumen kontrol jet pulsa ngobahake armature katup pulsa elektromagnetik, mbukak bolongan ventilasi kamar mburi. Kamar mburi kanthi cepet nyuda tekanan, nyebabake diafragma mundur. Udara sing dikompres banjur jet liwat stopkontak tutup, nempatake katup pulsa ing negara "mbukak". Pelepasan langsung saka udara sing dikompresi nggawe aliran jet.

Nalika sinyal listrik saka pengontrol pulsa mandheg, armature klep direset. Ventilasi kamar mburi nutup, lan tekanan ing kamar mburi mundhak, meksa diaphragm bali menyang stopkontak tutup. Katup pulsa bali menyang negara "ditutup".

Prinsip Kerja Submerged Pulse Valve

Katup pulsa dipérang dadi kamar ngarep lan mburi. Nalika udhara sing dikompres diwenehake, mlebu ing kamar mburi liwat orifice throttle. Tekanan ing kamar mburi meksa diaphragm kanggo nutup stopkontak tutup, njaga katup pulsa ing negara "ditutup".

Nalika sinyal listrik saka pengontrol pulsa ngobahake armature tutup, ventilasi kamar mburi mbukak. Mundhut tekanan sing cepet ing kamar mburi nyebabake diafragma bisa dipindhah, saéngga udara sing dikompres bisa metu saka stopkontak katup. Katup pulsa lumebu ing negara "mbukak", ngetokake semburan udara sing dikompresi.

Nalika sinyal listrik saka pengontrol pulsa mandheg, armature tutup direset, ventilasi kamar mburi ditutup, lan tekanan ing kamar mburi mundhak, meksa diafragma kanggo nutup stopkontak tutup. Katup pulsa bali menyang negara "ditutup".

Prinsip Kerja saka Straight-Through Pulse Valve

1. Power-Off Penutupan: Compressed online lumebu ing kamar mburi liwat bolongan throttle. Tekanan kamar mburi> tekanan ruang ngarep, nyurung diafragma kanggo nutup stopkontak tutup utama, nutup tutup.

2. Power-On Opening: Pengontrol pulsa ngirim sinyal, gaya elektromagnetik ngangkat armature, mbukak bolongan ventilasi. Kamar mburi kanthi cepet depressurizes, nggawe beda tekanan antarane kamar ngarep lan mburi. Diafragma gerakane mundur, mbukak port katup utama, lan udara sing dikompress diunekake.

3. Power-off Reset: Nalika sinyal listrik mandheg, spring armature bali, nutup bolongan ventilasi. Tekanan ing kamar mburi dibalekake liwat bolongan throttle, nyebabake diaphragm ngreset lan nutup port katup utama, bali menyang negara wiwitan.

III. Parameter Teknis Utama lan Kriteria Pilihan

Standardisasi Parameter Teknis Inti: Klep pulsa sudut tengen lan terus-terus beroperasi ing kisaran tekanan 0.4-0.6MPa. Mitra sing diimpor kanthi seragam ing 0.4-0.6MPa preduli saka jinis. Kaloro kategori kasebut ora ana bedane dhasar ing toleransi tekanan utawa rating tekanan aplikasi.

Telung Prinsip Inti kanggo Seleksi Ilmiah

1. Prinsip Kompatibilitas Tekanan Operasi: Kanggo skenario tekanan rendah (mbutuhake tekanan sumber udara sing suda), prioritasake katup pulsa elektromagnetik sing tenggelam. Kanggo kahanan tekanan standar (0.4-0.6MPa), pilih jinis sudut tengen utawa lurus kanthi fleksibel adhedhasar watesan instalasi.

2. Prinsip Matching Space Instalasi: Nalika tank udara lan blowpipe didadekake siji vertikal, gunakake klep pulsa elektromagnetik sudut tengen. Kanggo tata letak linear, gunakake katup pulsa elektromagnetik lurus. Nalika instalasi internal ing njero tank udhara dibutuhake, klep pulsa elektromagnetik sing tenggelam luwih disenengi.

3. Equipment Type Correspondence Prinsip: Air-box pulsa kolektor bledug kudu utamané nggunakake terus-liwat klep pulsa elektromagnetik. Pulse baghouse kolektor bledug bisa milih tengen-sudut elektromagnetik pulsa klep adhedhasar amba instalasi. Kanggo sistem koleksi bledug gedhe sing beroperasi ing kahanan tekanan rendah, katup pulsa elektromagnetik sing tenggelam disaranake.

IV. Konteks Aplikasi Industri lan Outlook

Katup pulsa elektromagnetik akeh digunakake ing aplikasi koleksi bledug, lan stabilitas kinerja langsung mengaruhi efisiensi perawatan lingkungan lan kesinambungan produksi industri. Nalika standar lingkungan terus nambah, panjaluk katup pulsa sing efisien energi lan umur dawa terus saya tambah. Rilis perbandingan teknis lan pedoman pilihan kanggo telung jinis katup pulsa mainstream tujuane kanggo mbantu pangguna industri supaya ora ana pitfalls pilihan, ningkatake efisiensi sistem pengumpulan bledug, lan nyuda biaya operasional. Ing mangsa ngarep, kemajuan teknologi bakal fokus ing kontrol tekanan sing luwih tepat, umur layanan sing luwih dawa, lan kemampuan adaptasi sing luwih akeh kanggo macem-macem kahanan operasi, nyedhiyakake dhukungan komponen inti kanggo transformasi ijo industri.
