DMF-Z-20 Pulse Valve

DMF-Z-20 Katup Pulsa Elektromagnetik Sudut Kanan Katup pulsa elektromagnetik (uga dikenal minangka katup diafragma) minangka "switch" udara sing dikompresi kanggo sistem reresik pulsa-jet ing kolektor bledug pulse-jet baghouse. Dikontrol dening sinyal saka instrumen kontrol pulsa-jet, kanthi urut nindakake reresik pulsa-jet ing tas saringan kanthi baris (utawa kompartemen), njaga resistensi pengumpul bledug ing sawetara prasetel kanggo njamin kapasitas pangolahan lan efisiensi pengumpulan bledug.

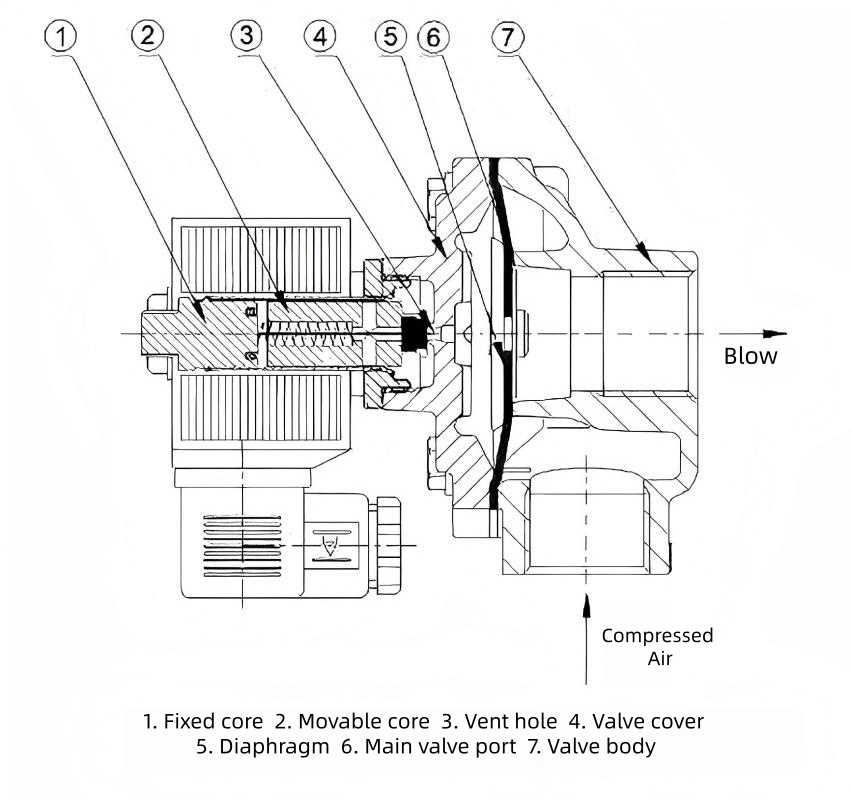

Diagram Skema:

Fitur Struktural:

DMF-Z-20 yaiku katup solenoid pulsa listrik sudut tengen. Fitur struktural minangka nderek:

Desain sudut tengen: Inlet lan outlet mbentuk sudut 90 °, njamin aliran udara sing lancar lan cocog kanggo instalasi ing antarane tangki udara lan pipa blow kolektor bledug.

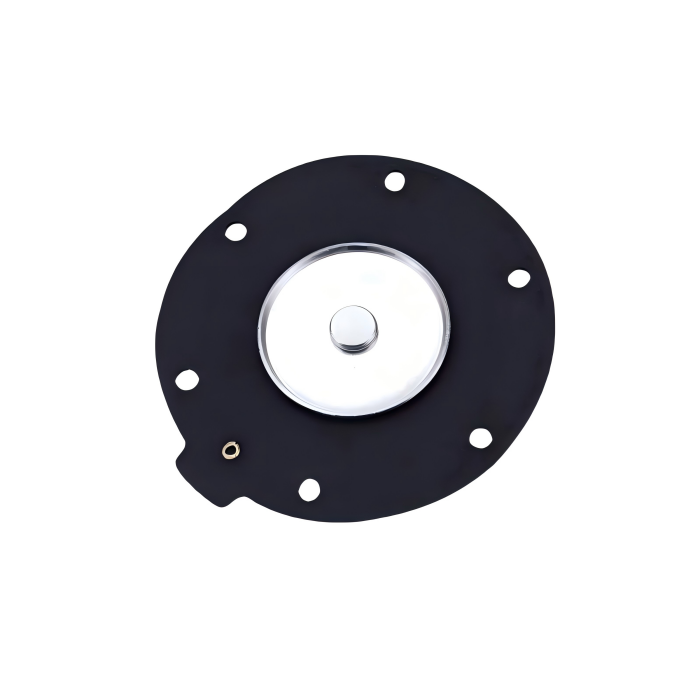

Komponen Utama: Kalebu sirah elektromagnetik, diafragma, awak katup, lan spring. Awak katup digawe saka aluminium alloy, dene diafragma biasane duwe struktur sing diperkuat kain karet nitril, menehi resistensi nyandhang lan kinerja sealing sing dhuwur.

Cara Sambungan: Fitur benang sambungan G3/4" kanthi diameter nominal 20mm.

Diaphragm Actuation: Dioperasikake kanthi diferensial tekanan pneumatik. Nalika energized, sirah solenoid mbukak port relief kanggo ngeculake tekanan kamar mburi, saéngga gas kamar ngarep kanggo ngangkat diaphragm kanggo blowback. Sawise de-energization, spring ngreset kanggo nutup orifice, mulihake negara nutup.

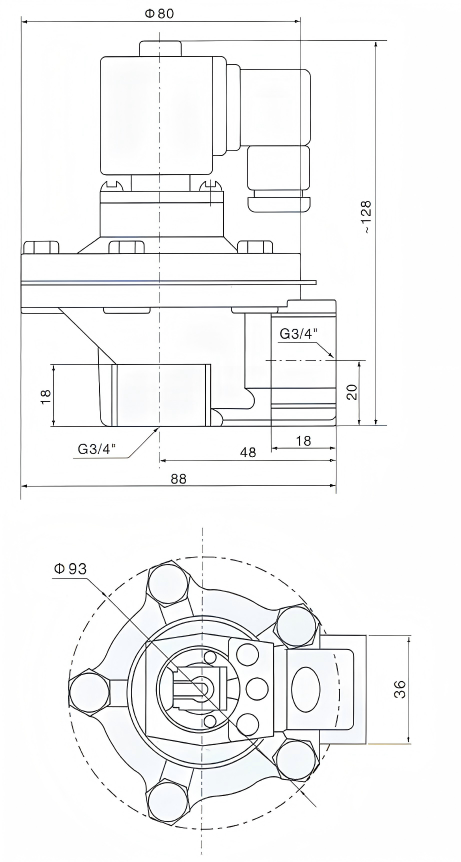

DMF-Z-20 Ukuran Umum:

Spesifikasi Teknis:

Prinsip Kerja:

DMF-Z-20 Katup Pulsa Elektromagnetik Sudut Kanan Diafragma mbagi katup pulsa elektromagnetik dadi ruang udara ngarep lan mburi. Nalika udhara sing dikompres diwenehake, mlebu ing kamar mburi liwat orifice throttle. Ing titik iki, tekanan kamar mburi meksa rakitan diaphragm kanggo nutup stopkontak tutup, nempatake katup pulsa elektromagnetik ing negara "ditutup".

Sinyal listrik saka instrumen kontrol jet pulsa nyebabake armature katup mundur. Iki mbukak port exhaust ing kamar mburi, kanthi cepet depressurizing. Déwan diafragma maju mundur, saéngga udara sing dikompres bisa jet liwat stopkontak katup. Katup lumebu ing negara "mbukak".

Nalika sinyal listrik saka controller jet pulsa mandheg, armature katup pulsa elektromagnetik ngreset. Port exhaust saka kamar mburi nutup, lan meksa ing kamar mburi mundhak, meksa Déwan diaphragm kanggo segel tightly marang stopkontak tutup. Katup pulsa elektromagnetik bali menyang negara "ditutup".

Area Aplikasi:

Inti DMF-Z-20 dirancang kanggo sistem reresik kolektor debu baghouse jet pulsa, kompatibel karo tas saringan, kartrid saringan, tabung keramik, lan unsur filtrasi liyane. Iki minangka "switch" udara sing dikompres kanggo sistem blowback. Aplikasi kasebut dikonsentrasi ing setelan industri bledug dhuwur:

Kontrol Debu Lingkungan:Sistem reresik pulsa-jet kompatibel karo macem-macem kolektor bledug baghouse/cartridge.

Produksi Industri:Bahan bangunan (semen/kapur), metalurgi (baja/leburan), pertambangan, bahan kimia, farmasi, pangolahan pakan, pertukangan kayu, pembuatan kertas, lsp.

Aplikasi liyane:Dibantu ndamu ing sistem ngatur pneumatik, lan peralatan / kondisi operasi mbutuhake pulse-jet cleaning.
