DMF-Z Pulse Valve

Katup Pulsa Elektromagnetik Sudut Kanan DMF-Z minangka katup solenoid khusus sing dirancang khusus kanggo digunakake karo kolektor debu baghouse. Iki minangka saklar udara sing dikompresi kanggo sistem reresik pulse-jet ing kolektor bledug pulse-jet baghouse. Dikendalikake dening sinyal output saka instrumen kontrol pulsa-jet, iku sequentially nindakake pulse-jet reresik ing tas Filter baris dening baris (utawa kamar dening kamar). Iki njaga resistensi pengumpul bledug ing sawetara prasetel, njamin kapasitas pangolahan lan efisiensi pengumpulan bledug nalika nggayuh tujuan kanggo ngilangi bledug saka kantong saringan.

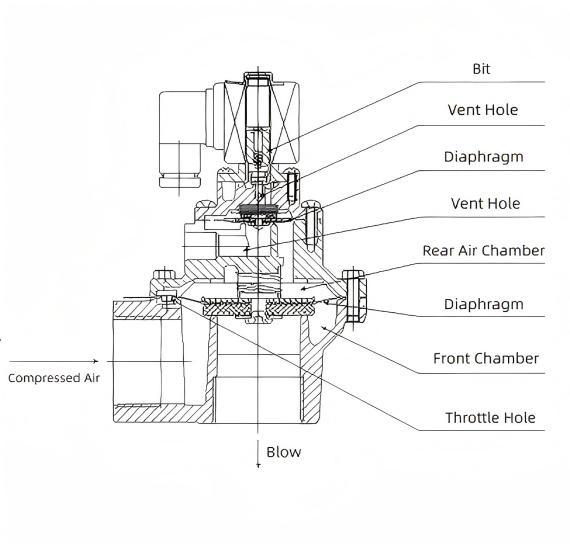

Diagram Skema

Fitur Struktural

Awak tutup lan tutup katup pulsa elektromagnetik sudut tengen DMF-Z digawe saka alloy aluminium die-cast. Sawise perawatan lumahing, padha nuduhake resistance karat banget. Diafragma lan sealing gasket divulkanisir lan komposit nggunakake proses anyar. Kepala pilot elektromagnetik kasusun saka bahan magnetik lan bahan pelindung magnet stainless steel. Springs lan fasteners kabeh digawe saka stainless steel. Pipa sambungan distributor udara (kamar udara) lan blowpipe kolektor bledug dilebokake ing inlet lan stopkontak katup. Loro-lorone ujung disegel kanthi ngencengi kacang kompresi. Katup kasedhiya ing telung spesifikasi-20, 25, lan 40S-kanggo pilihan ing kolektor bledug pulse-jet baghouse kanthi macem-macem kapasitas penanganan udara (pemurnian). Awak tutup lan tutup die-cast kanggo Kapadhetan dhuwur, karo lapisan lacquer transparent nambah resistance karat. Segel diafragma nggunakake komposit logam-karet kanggo kaku banget lan kinerja tanpa bocor. Kepala pilot elektromagnetik ngirim tarikan magnetik sing kuat kanthi operasi sing responsif lan dipercaya. Katup kasebut nampilake kinerja bukaan sing unggul, mbukak kanthi andal ing 85% voltase sing dirating. Iku uga nduduhake kinerja nutup banget, sealing andal ing 0,15 MPa tekanan udara.

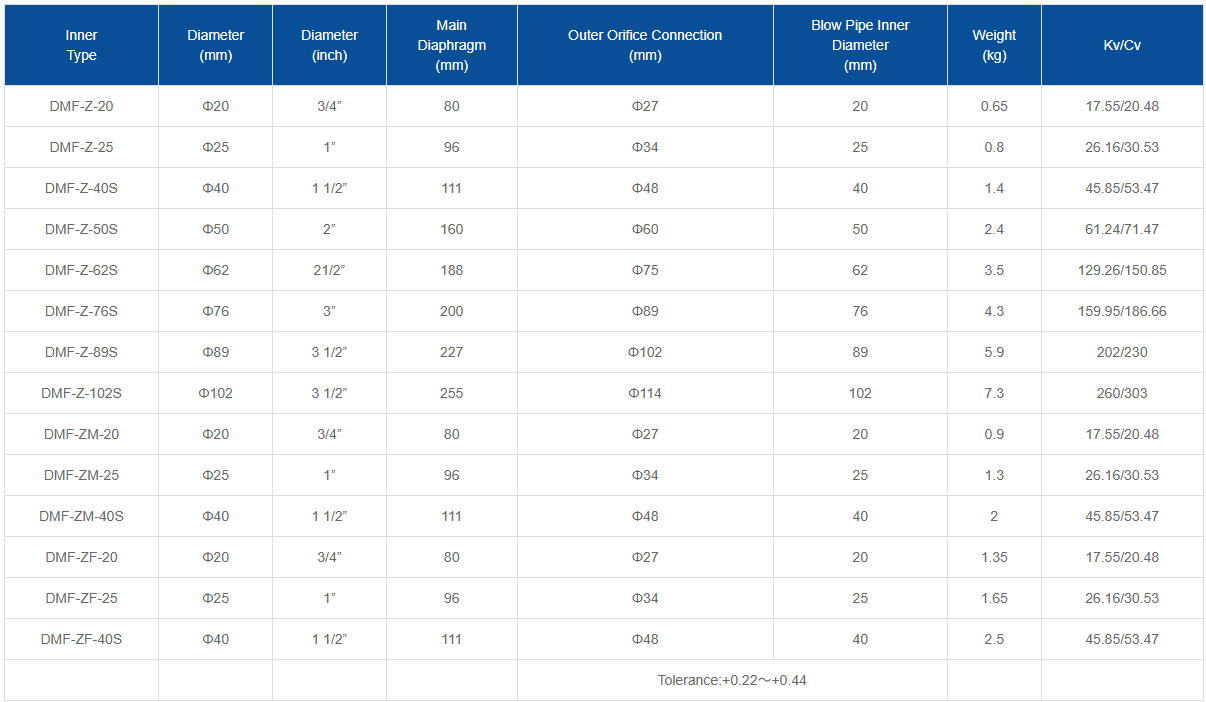

Paramèter

Prinsip Kerja

Diaphragm mbagi katup pulsa elektromagnetik menyang kamar ngarep lan mburi. Nalika udhara teken diwenehake liwat bolongan throttle menyang kamar mburi, meksa kamar mburi meksa diaphragm kanggo segel stopkontak tutup, manggonke tutup pulsa elektromagnetik ing "ditutup" negara. Nalika sinyal listrik saka controller jet pulsa mandheg, armature tutup solenoid ngreset. Ventilasi kamar mburi ditutup, lan tekanan tambah ing kamar mburi meksa diaphragm kanggo nutup stopkontak tutup, bali tutup solenoid menyang negara "ditutup". Katup pulsa elektromagnetik ngontrol mbukak lan nutup port relief awak katup liwat sinyal listrik. Sajrone relief katup, gas bertekanan ing kamar mburi dibuwang, dene gas bertekanan ing ruang ngarep dicemplungake dening port vakum diafragma, ngangkat diafragma kanggo miwiti ndamu pulsa. Nalika awak tutup mandheg unloading, gas bertekanan kanthi cepet ngisi kamar mburi liwat orifice damping. Amarga prabédan ing wilayah daya-prewangan ing loro-lorone saka diaphragm marang awak tutup, gaya gas ing kamar mburi dadi dominan. Iki andal nutup diafragma liwat port discharge katup, ngendhegake discharge katup pulsa.

Area Aplikasi

Sektor Peralatan Ngilangi Lebu

Baghouse Dust Collectors: Minangka komponen inti saka sistem reresik pulse-jet, unit kasebut dikontrol dening pengontrol jet pulsa kanggo nyebul udara sing dikompresi kanthi urutan menyang kantong saringan, njaga resistensi kolektor bledug ing watesan sing wis disetel. Iki njamin kapasitas pangolahan sing konsisten lan efisiensi koleksi bledug, mula digunakake kanggo ngontrol bledug ing pertambangan, bahan bangunan, metalurgi, lan industri kimia.

Kolektor Debu Pulsa Air-Box: Katup pulsa DMF-Z sudut tengen tartamtu bisa digabungake menyang sistem jet pulsa pengumpul bledug pulsa udara-kotak, kerja bareng karo struktur kothak udara kanggo ngilangi bledug sing efisien.

Lapangan Pemurnian Udara

Peralatan Pemurnian Udara Industri: Digunakake kanggo ngontrol aliran udara, mbusak bledug saka permukaan panyaring, ningkatake efisiensi pemurnian, lan ngluwihi umur saringan. Cocog kanggo industri kanthi syarat kebersihan udara sing ketat, kayata elektronik, obat-obatan, lan pangolahan panganan.

Sistem Pemurnian Udara Komersial: Ing peralatan pembersih udara kanggo pusat blanja, hotel, gedung kantor, lan papan sing padha, katup pulsa DMF-Z mbantu nggayuh filtrasi lan pemurnian udara sing efisien.

Industri Kimia

Pemisahan lan Pemurnian Gas: Digunakake ing unit pamisahan gas sajrone produksi kimia kanggo ngontrol aliran lan tekanan gas kanthi tepat, njamin stabilitas lan efisiensi ing proses pemisahan.

Kontrol Gas Reaktor: Ing reaktor kimia, ngatur inlet / outlet lan tekanan gas kanggo njaga kahanan reaksi sing stabil, nambah kualitas lan safety reaksi.

Sektor Energi

Pembangkit Listrik Termal: Ngontrol aliran gas lan uap pembakaran kanggo ngoptimalake proses pembakaran, ningkatake efisiensi energi, lan nyuda emisi polutan.

Sistem Pemurnian Gas: Ngatur mbusak bledug lan partikel sajrone pemurnian gas kanggo njamin kualitas gas lan nyuda polusi lingkungan.

Sistem Recovery bledug

Digunakake kanggo ngatur aliran gas, tekanan, lan suhu kanggo Recovery bledug efisien lan nggunakake maneh, minimalake polusi exhaust. Ditrapake ing tahap pemulihan bledug ing semen, keramik, kaca, lan industri sing gegandhengan.

Sistem Kontrol Cairan

Gunakake gaya elektromagnetik kanggo ngatur aliran mlebu lan metu cairan ing produksi industri. Digunakake ing transfer cairan lan sistem pangukuran kanggo kimia, farmasi, pangolahan panganan, lan industri sing padha.
